تفاصيل المنتج:
|
| منتج: | WHL202020 | فيلم PL: | تصفيح Sn / تصفيح Au |
|---|---|---|---|
| شكل: | حشية مسطحة ، حشية حلقية ، حشية مموجة ، حسب حاجتك ، وفقًا لرسوماتك | واسع: | 20 مم أو حجم مخصص |
| عالٍ: | 20 مم ، قياسي أو تخصيص | طول: | 20 مم كرسم |
| طلب: | أجهزة الكمبيوتر والجدار والسقف والسيارات وشاشات الكريستال السائل وغيرها | ||
| تسليط الضوء: | حشية SMD 20 مم,حشية SMD للاستعادة المرنة,جوانات مطاطية مستديرة من السيليكون |
||

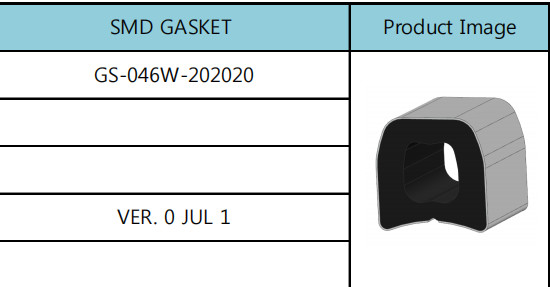

حشية SMD ، WHL202020 تكنولوجيا التثبيت السطحي ، الاسترداد المرن ، إنتاج الكهرباء
1. WHL: 202020
2. خصائص المنتج
SMD GASKET عبارة عن تقنية تثبيت على السطح تستخدم تركيب PCB (SMD M / C) ومتوفر كمحطة أرضية وجهاز تثبيت كهربائي / إلكتروني ومنتجات تقليل ضوضاء EMI.حشية SMD مناسبة للمرونة المطلوبة ، والانتعاش المرن ، ومقاومة الحرارة ومنتجات التانول للتوصيل الكهربائي.
3. المواد والنهاية
| رقم | العنصر | مواد | تصفيح |
| 1 | سيليكون | سيليكون | |
| 2 | فيلم PI | تصفيح Sn |
|
صحافة |
لا توجد مشكلة |
| تصفيح | لا تلون |
| مقاومة التواصل | 50mΩ (كحد أقصى) |
| بعد الاختبار | 100mΩ (كحد أقصى) |

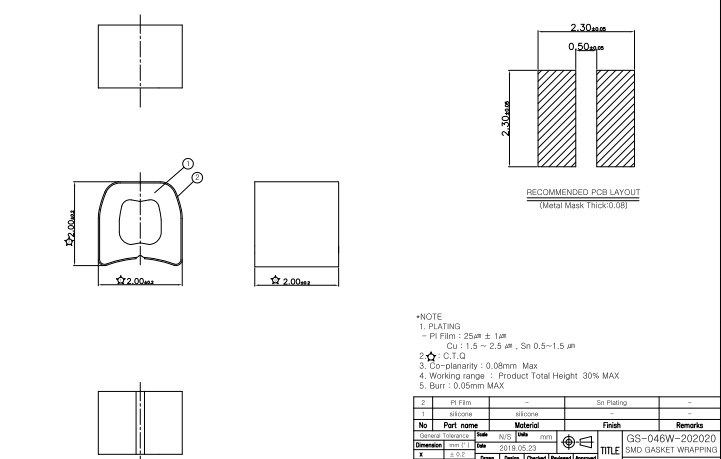

4 رسم
|
قائمة تدقيق
|
- يجب إرفاقه على حقيبة REEL و Vinyl.
|
0 |
|
مرفق MSL SPEC
(MSL: المستوى الحساس للرطوبة)
|
- يجب إرفاقه على حقيبة REEL و Vinyl.
|
|
|
إرفاق علامة خالية من الرصاص
|
يجب إرفاقه على حقيبة REEL و Vinyl.
|
|
|
حافظ على الجفاف "مرفق LABEL
|
- يجب إرفاق ملصق "Keep Dry" على
منتج تحت MSL 1
|
|
|
مواصفات التغليف
|
- يجب أن يطبق على الأقل MSL 2.
- يجب أن تكون مادة REEL من البلاستيك.
(لا تستخدم بكرة الورق.)
|
|
|
حزمة REEL مختومة
|
- يجب أن تكون مختومة.
|
|
|
طريقة ضغط شريط غطاء اللفة
|
استخدم طريقة ضغط الحرارة
|
|
|
تدفق التعبئة
|
بكرة ← ضع هلام السيليكا ← أغلق الكيس ← صندوق الخروج
|
طريقة الالتصاق
· منتج مبتكر بخصائص مطاط السيليكون الناعم وخصائص معدنية موصلة في نفس الوقت.
· تحسين أداء التدريع والتأريض من EMI بسبب طبقة السطح الموصلة السميكة.
· تحسين مقاومة التآكل والموثوقية من خلال عدم تعريض الطبقة النحاسية للهواء الخارجي.
· ضبط الحجم والشكل المجوفين لتليين الحشية يقلل من الضغط على PCB ويحسن الالتصاق به.
· طبقة السطح المعدنية ممكنة حتى عندما يكون قلب مطاط السيليكون رقيقًا ، مما يحسن من عيوب صلابته عندما يكون مطاط السيليكون سميكًا.
· من السهل تعديل شكل وعدد وسمك النواة المجوفة.
