أجهزة الكمبيوتر تصفيح النسيج موصل على رغوة 12 مم EMI طوقا

ملخص

• حشية التدريع SMT EMI عبارة عن وسادة تأريض تعمل على تخفيف الضوضاء الكهرومغناطيسية المتولدة داخل الأجهزة الإلكترونية وتحمي الدائرة من الاندفاعات الكهربائية.

• يمكن لحام إعادة التدفق حتى 260 باستخدام مادة ذات مقاومة ممتازة للحرارة.

• معبأة بشريط بكرة لتمكين التثبيت التلقائي للسطح.
• يمكن استخدامه كحشية تبديل تعمل باللمس ، أو حشية مستشعر اللمس ، إلخ.

الصور

سمات

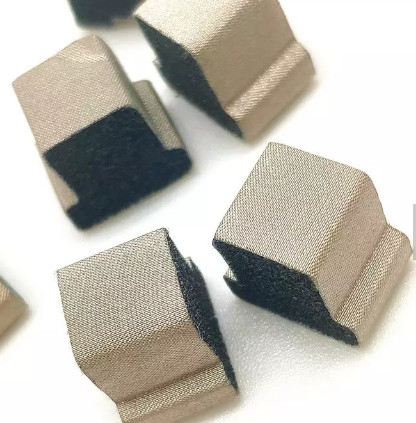

• شكل مكعب مستقر ، ناعم ومرن باستخدام نواة إسفنجية.
  - يتم تصنيعها بأحجام متنوعة مقارنة بالسيليكون أو ملامسات الأرض المعدنية
  - لا ينحني ولا ينكسر مثل شريحة الإصبع
  - لا خوف من التصلب أو توليد السيلوكسان مثل نوع قلب السيليكون
  - مادة الإسفنج الناعم لا تنثني ثنائي الفينيل متعدد الكلور ولا تشوه الجهاز
• الموصلية الكهربائية ممتازة ومقاومة سطح منخفضة
• مرونة ممتازة مع صلابة قابلة للتعديل ، خالية من مشكلة الانحناء أو الكسر
• SMT (تركيب السطح) متاح ومتوافق مع اللحام اليدوي
• متوافق مع RoHS ، UL94V-0 ، خالٍ من الهالوجين

تفاصيل

تخصيص

التطبيقات

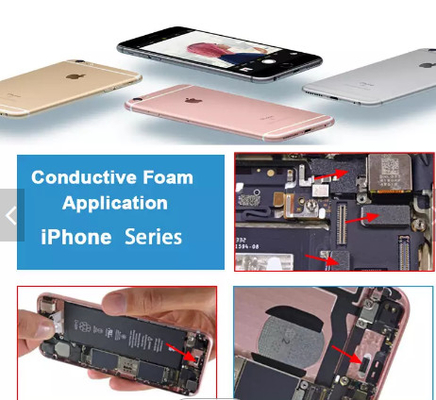

PCB الأرضي و EMI Shielding





• تُستخدم حشية SMT في التدريع والتأريض من خلال توصيلها بـ PCB لوحدة LCD.يتم استخدام عدة قطع من SMT Gasket على PCB لزيادة فعالية حماية EMI والتأريض إلى أقصى حد.تنعكس مواقفهم على ثنائي الفينيل متعدد الكلور في مرحلة تصميم دائرة ثنائي الفينيل متعدد الكلور.
• يتم توفيرها في حزم وظيفية على شكل بكرة مناسبة لـ SMT.



حشية مستشعر اللمس / حشية تبديل اللمس







• تعمل حشية مستشعر اللمس (حشية مفتاح اللمس) كقطب كهربائي يربط بين لوحة العرض وثنائي الفينيل متعدد الكلور باستخدام طريقة إدخال اللمس الكهروستاتيكي.إنها مناسبة لمفاتيح اللمس للأجهزة المنزلية والأجهزة الصناعية.
• يتم تثبيت حشية SMF بتثبيت السطح تلقائيًا بينما تتطلب طريقة الاتصال بالزنبرك وقضيب اللمس لحامًا يدويًا.
• من المتوقع توفير التكلفة عن طريق استبدال طريقة شبكة اللمس باهظة الثمن.
• هذه الحشية لا تشدد على PCB / اللوحة بسبب مرونتها ولديها مقاومة عالية للتآكل.



شروط الضمان ونقطة الحضور في الحجز

• 1) حافظ على المنتج في درجة حرارة الغرفة والرطوبة. (25 ± 10 ℃ ، أقل من 75٪)
• 2) تجنب ملامسة الهواء والرطوبة عند الاحتفاظ بالمنتجات.
• 3) تجنب أشعة الشمس المباشرة وعدم وجود مواد قابلة للاشتعال عند الاحتفاظ بالمنتجات.
• 4) احتفظ بها لمنع تلف المظهر والشكل.
• 5) احرص على ألا تكون بيئة ذات درجة حرارة عالية ورطوبة عالية بعد فتح المنتج.
• 6) احرص على عدم ملامسة المواد الكيميائية والعضوية.
• 7) لا تلمس المنتج بيديك.
• 8) فترة الضمان للمنتج هي 6 أشهر بعد التسليم.

قرار



1) تُرفق شركة E-SONG EMC Co.، Ltd (الطرف "ب" على النحو التالي) تقرير الفحص عند الشحن.

2) دفعة واحدة لتسليم واحد لنموذج واحد من حيث المبدأ.

3) يتم تطبيق تحديد النجاح والفشل للوط بواسطة "قائمة فحص أخذ العينات KS Q ISO 2859-1".

4) يتم تحديد مستوى التفتيش و AQL بالاتفاق المتبادل (المعيار: G-II ، 0.65)

5) إذا فشلت DEVIALET (الطرف "A" على النحو التالي) في اجتياز فحص الاستيراد ، يجب على "A" إبلاغ "B" بعدم المطابقة.

بعد ذلك ، يجب على "B" إخطار إجراءات التحسين إلى "A" في غضون 5 أيام.

6) يجب إعادة الدفعة الفاشلة ولكنها متاحة لقبول المنتجات المختارة وفقًا للظروف.

7) في حالة وجود أي مواقف أخرى غير متوقعة ، يجب حلها بالاتفاق المتبادل.



معيار التعبئة العامة



1) قم بتسمية الحافة.

2) صندوق الكرتون يحتوي على كمية مناسبة من اسطوانات SMF.

3) املأ البلاستيك الموجود على الغطاء الخلفي بمادة توسيد.

4) الصندوق مختوم بشريط OPP ، من النوع H ، ويصنف الصندوق على أنه متاح.

5) طريقة التغليف (كما هو موضح بالشكل)
