حشية مطاطية Emi مقاس 9 × 5 مم ، حشية رغوية مسطحة موصلة

EMI ، SMF GASKET ، Touch senso 9 * 5 * 9 تقنية تثبيت السطح ، الاسترداد المرن ، إنتاج الكهرباء

مميزات



الإنتاج الضخم الفعال باستخدام معدات تركيب السطح

موصلية ممتازة وناعمة

مقاومة للحرارة SMT ومثبطات اللهب

خال من الهالوجين

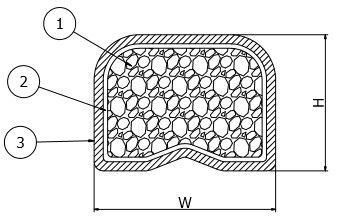

بنية



① رغوة البولي يوريثان المقاومة للحرارة

② رابطة مقاومة للحرارة

③ السطح: فيلم PI / Cu / Sn

(فيلم PI: 25㎛ ، Cu: 1.5 ± 0.5㎛ ، Sn: 1.5 ± 0.5㎛)



تحديد

         قوة التصاق اللحام

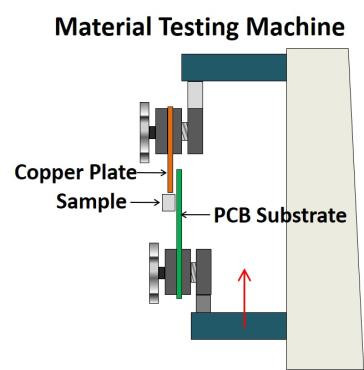

طريقة اختبار

ملخص

• حشية التدريع SMT EMI عبارة عن وسادة تأريض تعمل على تخفيف الضوضاء الكهرومغناطيسية المتولدة داخل الأجهزة الإلكترونية وتحمي الدائرة من الاندفاعات الكهربائية.

• يمكن لحام إعادة التدفق حتى 260 باستخدام مادة ذات مقاومة ممتازة للحرارة.

• معبأة بشريط بكرة لتمكين التثبيت التلقائي للسطح.
• يمكن استخدامه كحشية تبديل تعمل باللمس ، أو حشية مستشعر اللمس ، إلخ.

سمات

• شكل مكعب مستقر ، ناعم ومرن باستخدام نواة إسفنجية.
  - يتم تصنيعها بأحجام متنوعة مقارنة بالسيليكون أو ملامسات الأرض المعدنية
  - لا ينحني ولا ينكسر مثل شريحة الإصبع
  - لا خوف من التصلب أو توليد السيلوكسان مثل نوع قلب السيليكون
  - مادة الإسفنج الناعم لا تنثني ثنائي الفينيل متعدد الكلور ولا تشوه الجهاز
• الموصلية الكهربائية ممتازة ومقاومة سطح منخفضة
• مرونة ممتازة مع صلابة قابلة للتعديل ، خالية من مشكلة الانحناء أو الكسر
• SMT (تركيب السطح) متاح ومتوافق مع اللحام اليدوي
• متوافق مع RoHS ، UL94V-0 ، خالٍ من الهالوجين

تفاصيل

تخصيص

التطبيقات



PCB الأرضي و EMI Shielding





• تُستخدم حشية SMT في التدريع والتأريض من خلال توصيلها بـ PCB لوحدة LCD.يتم استخدام عدة قطع من SMT Gasket على PCB لزيادة فعالية حماية EMI والتأريض إلى أقصى حد.تنعكس مواقفهم على ثنائي الفينيل متعدد الكلور في مرحلة تصميم دائرة ثنائي الفينيل متعدد الكلور.
• يتم توفيرها في حزم وظيفية على شكل بكرة مناسبة لـ SMT.



حشية مستشعر اللمس / حشية تبديل اللمس







• تعمل حشية مستشعر اللمس (حشية مفتاح اللمس) كقطب كهربائي يربط بين لوحة العرض وثنائي الفينيل متعدد الكلور باستخدام طريقة إدخال اللمس الكهروستاتيكي.إنها مناسبة لمفاتيح اللمس للأجهزة المنزلية والأجهزة الصناعية.
• يتم تثبيت حشية SMF بتثبيت السطح تلقائيًا بينما تتطلب طريقة الاتصال بالزنبرك وقضيب اللمس لحامًا يدويًا.
• من المتوقع توفير التكلفة عن طريق استبدال طريقة شبكة اللمس باهظة الثمن.
• هذه الحشية لا تشدد على PCB / اللوحة بسبب مرونتها ولديها مقاومة عالية للتآكل.



شروط الضمان ونقطة الحضور في الحجز

• 1) حافظ على المنتج في درجة حرارة الغرفة والرطوبة. (25 ± 10 ℃ ، أقل من 75٪)
• 2) تجنب ملامسة الهواء والرطوبة عند الاحتفاظ بالمنتجات.
• 3) تجنب أشعة الشمس المباشرة وعدم وجود مواد قابلة للاشتعال عند الاحتفاظ بالمنتجات.
• 4) احتفظ بها لمنع تلف المظهر والشكل.
• 5) احرص على ألا تكون بيئة ذات درجة حرارة عالية ورطوبة عالية بعد فتح المنتج.
• 6) احرص على عدم ملامسة المواد الكيميائية والعضوية.
• 7) لا تلمس المنتج بيديك.
• 8) فترة الضمان للمنتج هي 6 أشهر بعد التسليم.

تنبيهات



1. الابتعاد عن أشعة الشمس المباشرة أو ارتفاع درجة الحرارة والرطوبة.(أقل من 35 درجة ، 55٪ رطوبة نسبية أو أقل.)

2.يرجى الضغط لأسفل بمقدار 0.2 مم أكثر من سمك هذه الحشية في حالة التركيب

3. كن حذرا مع المواد الكيميائية والنار.

4- قد تلاحظ تغيراً في خصائص المنتج في حالة تكرار الضغط.

5. تجنب التعرض لدرجات الحرارة العالية وظروف الرطوبة العالية عند استخدام المنتجات.

6. لا تلمس المنتج بيديك.

7.يجب استخدامه بعد إزالة تلوث السطح اللاصق.

8. كن حذرًا من أنه يمكن تغيير مظهر المنتج في حالة حدوث التواء في المنتج.



معيار التعبئة العامة



1) قم بتسمية الحافة.

2) صندوق الكرتون يحتوي على كمية مناسبة من اسطوانات SMF.

3) املأ البلاستيك الموجود على الغطاء الخلفي بمادة توسيد.

4) الصندوق مختوم بشريط OPP ، من النوع H ، ويصنف الصندوق على أنه متاح.

5) طريقة التغليف (كما هو موضح بالشكل)
